Ce projet à Mount Barker, en Australie-Méridionale, illustre les nouvelles possibilités de construction qu'offre Timberbuilt Solutions en utilisant Cadwork 3D associé aux machines CNC de précision Hundegger.

La structure du portail

Les caissons courbes de forme libre de la structure principale du portail du projet Mount Barker ont été modélisés dans Cadwork 3D, en particulier les brides, les blocs et les éléments de raidissement en LVL. Notre méthode de construction de ces poutres courbes impliquait des brides "élastiques", ce qui signifie qu'il s'agissait de composants LVL droits, serrés et mis en forme pour l'assemblage. Certaines des poutres étaient courbées vers le haut et vers le bas dans un contour de forme libre. Les brides extérieures ont été modélisées courbées avec toutes les références de coupe et de perçage, puis redressées dans Cadwork. L'exportation de ces objets redressés a permis l'usinage CNC de pièces droites en LVL qui ont ensuite été "élancées" dans la forme incurvée souhaitée pour l'assemblage, avec tous les emplacements de perçage, de marquage et de coupe corrects pour la courbe.

Cela vous semble compliqué ? Voici le déroulement du processus pour une seule bride incurvée :

1) Modéliser la bride courbée en tant qu'objet solide virtuel dans Cadwork 3D avec tous les perçages, marquages et coupes angulaires.

2) Prenez l'objet solide virtuel et redressez-le.

3) Exportez cet objet droit virtuel vers la CNC

4) Traiter l'objet droit réel en LVL

5) Créez la courbe avec des pinces, etc. pour l'assemblage en caisson courbe.

Avec Cadwork, les connexions cachées complexes peuvent être "construites virtuellement" avant la fabrication. Le modèle 3D Cadwork ci-dessous montre une connexion interne du portique en caisson de contreplaqué.


Les cadres de mur

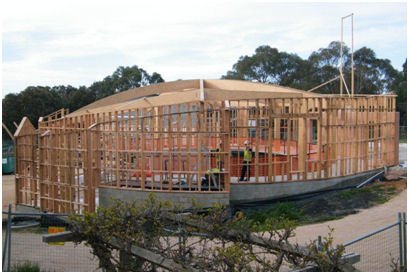

Grâce à Cadwork 3D, Timberbuilt Solutions peut préfabriquer hors site des bâtiments présentant des courbes, des formes irrégulières ou d'autres éléments inhabituels, avec une grande précision. Les cadres muraux du projet Mount Barker étaient non seulement incurvés, mais leurs plaques supérieures étaient également inclinées. Il aurait été presque impossible de créer ce type de plaque supérieure incurvée sans Cadwork 3D. En raison de la complexité de l'ossature des murs, le maître d'ouvrage ne pouvait pas obtenir un prix fixe pour la main-d'œuvre, car les entrepreneurs ne pouvaient pas prévoir le temps que prendraient les murs. Timberbuilt solutions a été en mesure de donner un devis fixe pour les murs préfabriqués, fabriqués et fournis en modules individuels emballés à plat qui ont été rapidement et précisément assemblés sur le site en quelques jours seulement. Les architectes, ingénieurs et concepteurs peuvent avoir le meilleur des deux mondes avec des structures personnalisées et sur mesure conçues en 3D, fournies préfabriquées, puis assemblées rapidement et simplement pour des économies de coûts de main-d'œuvre sur le site.

La toiture

Des fermes personnalisées ont été conçues et fabriquées en LVL et en contreplaqué pour créer la structure de toit profilée. Toutes les fermes étaient uniques et fabriquées sur mesure dans l'usine de Timberbuilt Solutions avant d'être transportées sur le site. Un tel bâtiment n'aurait pas pu être construit avec des coûts contrôlés sur le site sans la modélisation avancée des composants en 3D avec Cadwork et la fabrication assistée par ordinateur avec le Hundegger K2. Il s'agit d'une véritable modélisation des informations du bâtiment (BIM). Les éléments structurels complexes modélisés en 3D sont également exprimés sous forme de dessins de travail et de détails en 2D pour référence sur le site.

Résumé

Timberbuilt Solutions a relevé le défi de concevoir une solution structurelle personnalisée pour un bâtiment unique, et Cadwork 3D a fait partie intégrante du processus. De solides résultats environnementaux ont également été obtenus grâce à l'utilisation de produits LVL et de contreplaqué provenant entièrement de plantations.

En modélisant les membres et leurs composants dans Cadwork 3D, Timberbuilt Solutions a pu produire des résultats prévisibles en termes de fabrication et de performance.


Projet Timberbuilt Solutions

Project Information

Location
Mount Barker, Australie du Sud
Structural Engineer
Timberbuilt Solutions
Fabrication
Hundegger et Cadwork
