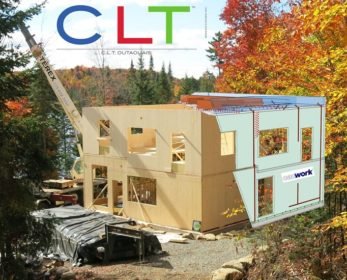

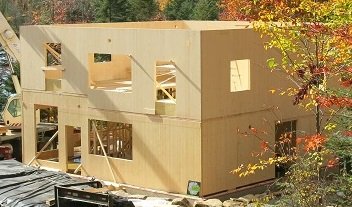

Maison CLT à Québec

Maison Héron

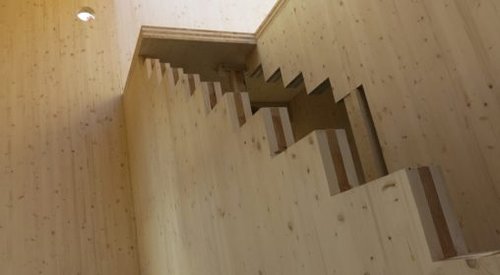

Ce projet innove à bien des égards. Il est construit selon la norme des maisons passives et le processus utilisé pour laminer les panneaux CLT est unique. En outre, l'ingénieur a mis au point un système audacieux pour soutenir les niveaux fractionnés depuis le toit. Pour atteindre le standard de maison passive, les murs sont classés R-42, le toit R-89 et la dalle radiante R-50. L'isolation appliquée sur le CLT est constituée de panneaux en fibre de bois (2'x8'x11") et reliée par des vis avec une rondelle en plastique. Le CLT fait office de pare-vapeur et le ruban Siga assure l'étanchéité de la construction aux endroits nécessaires. Le test de la porte soufflante confirmant l'étanchéité de la maison a donné un résultat de 0,47 lorsque la maison passive accepte 0,6 changement d'air par heure à 50 Pascals !

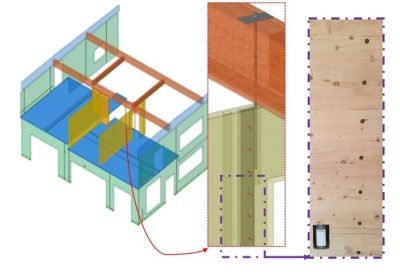

Le procédé utilisé par C.L.T. Outaouais a permis de laisser de la place pour l'électricité ainsi que pour des connexions spéciales pour supporter les panneaux de plancher avec la toiture. En effet, chaque couche du CLT peut être traitée avant la stratification effectuée par une presse à vide d'une capacité de 12'6 "x35′ max. Le bureau d'études a modélisé la structure CLT et toutes les connexions en acier dans Cadwork 3D. Le modèle 3D de Cadwork a permis de planifier tout le câblage avec un électricien avant que C.L.T Outaouais ne commence la stratification. Les dessins d'atelier pour le CLT et pour l'acier ont été évidemment extraits du modèle 3D ainsi que les plans d'installation. L'installateur connaissait le poids de chaque panneau et pouvait visualiser le modèle 3D sur place sur sa tablette en utilisant la visionneuse 3D de Cadwork.
